Beschreibung

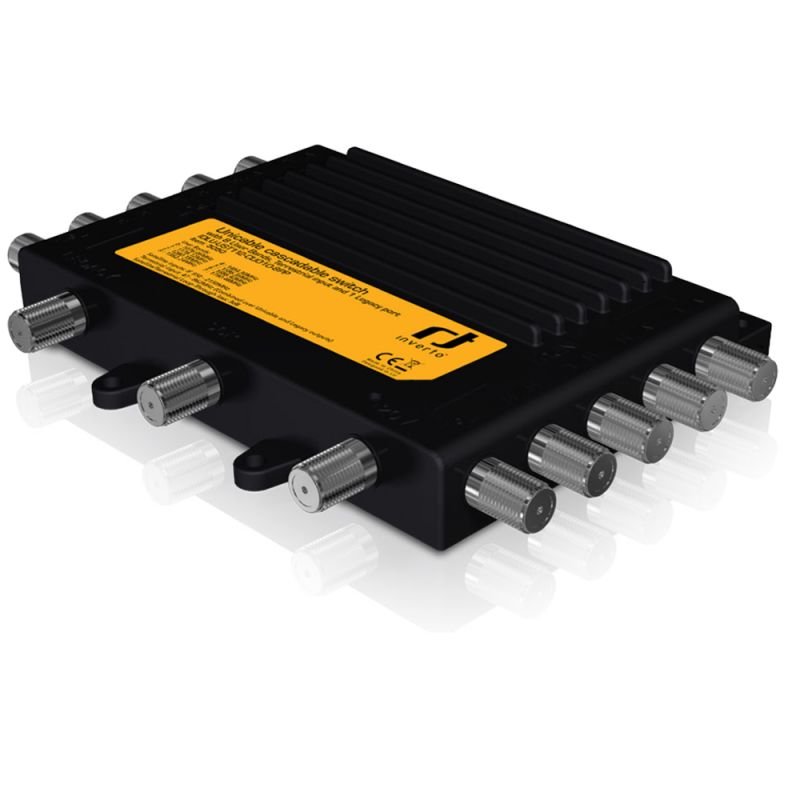

Inverto UniCable IDLP-UST112-CUO1O-8PP Multischalter 5/8 1x Legacy-Ausgang
Der IDLP-UST112-CUO1O-8PP ist ein Unicable-Multischalter mit dem kleinstmöglichen Formfaktor, der Installationen mit maximal acht Set Top Boxen über ein einzelnes Kabel, ermöglicht. Zusätzlich zu seinem Unicable-Ausgang für 8 User Bands, verfügt der Multischalter über einen Legacy-Ausgang und wird durch das AC/DC Netzteil versorgt.
Der Multischalter empfängt (und kaskadiert) vier Satelliten-ZF-Bänder (L/V, L/H, H/V und H/H) und terrestrische VHF/UHF-Signale. Der Unicable-Ausgang und der Legacy-Ausgang werden mit dem terrestrischen Signal kombiniert. Das terrestrische Signal wird nicht verstärkt.
Das Kommunikationsprotokoll zwischen dem Multischalter und den Set Top Boxen, die an dem Unicable-Ausgang angeschlossen sind, basiert auf dem Standard EN 50494 für die Einkabelverteilung.
Für Innen- und Außen-Installationen geeignet.
Eingänge:
4x Satelliten-ZF-Eingänge vom Quattro LNB
1x UHF / VHF Eingang für Terrestrische Antennen
Ausgänge:
4x Satelliten-ZF-Durchschleif-Ausgänge
1x Terrestrischer Durchschleif-Ausgang
1x Legacy-Ausgang mit kombiniertem Terrestrischem Signal
1x Unicable-Ausgang für 8 Receiver Max. mit kombiniertem Terrestrischem Signal
Steuerungsprotokoll DiSEqC Erweiterungsbefehle per EN50494
Eingangsfrequenzbereiche:
Satellit 950 ~ 2150 MHz
Terrestrisch 47 ~ 862 MHz
Durchschleifdämpfung: Satellit - 3 dB Max.
Terrestrisch - 3 dB Max.
Konversionsgewinn: Unicable Ausgang + 10 ~ + 20 dB
Legacy Universal Ausgang - 1 ~ + 7 dB
Ausgangssignalpegel (AGC-kontrolliert) 93 dB?V
Eingangsspannung - 45 ~ - 15 dBm
User Band (Kanal) Bandbreite 40 MHz
User Band (Kanal) Verstärkungswelligkeit 3 dB Max.
User Band Frequenzen (Kanäle):
CH 0 : 1076.06 MHz
CH 1 : 1178.12 MHz
CH 2 : 1280.18 MHz
CH 3 : 1382.24 MHz
CH 4 : 1484.30 MHz
CH 5 : 1586.36 MHz
CH 6 : 1688.42 MHz
CH 7 : 1790.48 MHz
LNB Eingang:
V/L=>13V/0kHz , V/H=>13V/22kHz
H/L=>18V/0kHz , H/H>18V/22kHz
LNB Stromaufnahme maximum 300 mA @ 13 ~ 18 V
DC Stromaufnahme 320ma @20VDC [max.]
Betriebstemperatur - 34 °C ~ + 60 °C
Maße 151 x 110 x 22.8 (H x B x T) mm
HF Isolierung:
Satellit/Satellit ZF 28 dB Min.
Satellit/Terrestrisch 25 dB Min.
Satellitenkanal/ Kanal (User Bands) 28 dB Min.
LO Phasenrauschen
1 KHz: - 92 Max. dBc/ Hz
10 KHz: - 101 Max. dBc/ Hz
100 KHz: - 99 Max. dBc/ Hz
1 MHz: - 103 Max. dBc/ Hz
Systemphasenrauschen 1.5 Grad Max.
Eingang/Ausgang VSWR 2.5 : 1
Eingangs-/ Ausgangsimpedanz 75 ?
Eingangs-/ Ausgangsanschluss F-Type
| Versandgewicht: | 0,95 Kg |
| Artikelgewicht: | 0,95 Kg |
